屏蔽室的施工注意事项
 2021年12月23日 |阅读次数:775

屏蔽室在施工中需要特别注意,否则会影响屏蔽效率:

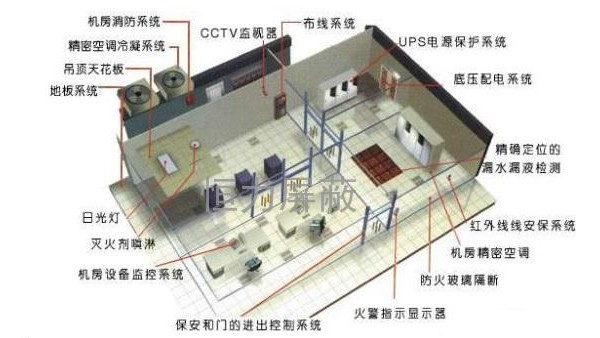

屏蔽室


1.尽可能在每个接缝和不连续处重叠机箱和机箱。当屏蔽室屏蔽、通风和强度要求较高,但质量不严格时,建议用蜂窝板屏蔽通风口,并保持焊接接线,以防泄漏。


2.在可能的情况下,屏蔽室应焊接焊缝。在有限条件下,可使用点焊、小间距铆接和螺钉固定。用螺钉或铆钉搭接时,应先搭接焊缝中部,然后逐渐延伸至两端。


3.注意电缆穿过屏蔽室外壳时降低的整体屏蔽效能水平。典型的未滤波导体通过屏蔽,屏蔽效能降低30分贝以上;电源线进入外壳后,应全部通过过滤盒。滤波器的输入端建议从屏蔽罩中穿过;如果过滤器不适合从外壳中通过,则当信号线和控制线进入/退出外壳时,应在电源线进入外壳的位置专门设置一个隔间,使其通过适当的过滤器。带滤波器引脚的多芯连接器适用于这种情况。


4.屏蔽室的信号线和控制线通过适当的过滤器进入/退出机箱。带滤波器引脚的多芯连接器适用于此类位置;穿过屏蔽的金属控制轴应使用金属触点、接地螺母或RF垫片接地。也不能使用接地金属轴而是与其他轴通过,一般采用波导截止频率比高频圆管工作频率做控制轴。
