暗室分为电波暗室(又称半波暗室),微波暗室(又称全波暗室),雷达防真测试暗室。
1、主要用途:

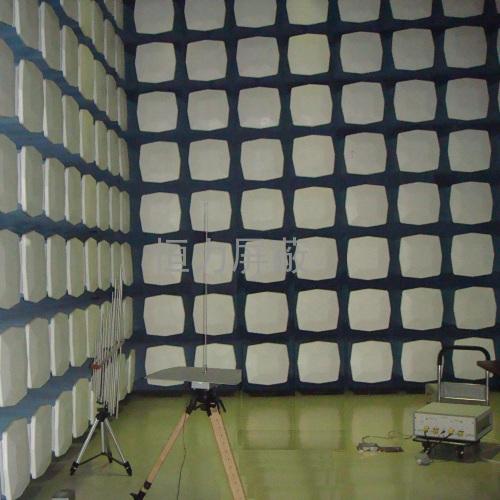

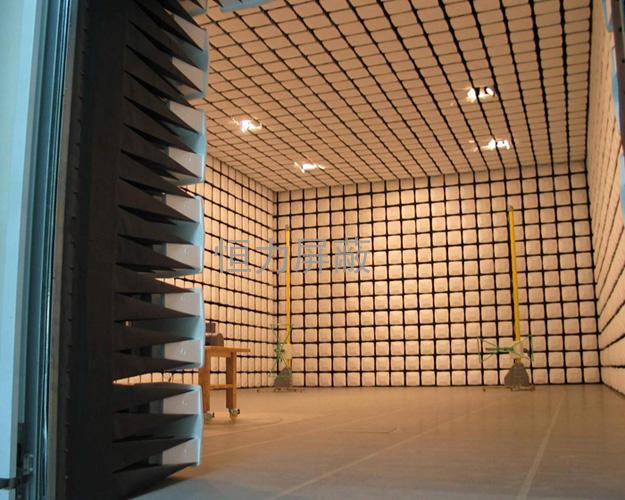

模拟开阔场。电波暗室主要用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量,电波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外行尺寸和测试要求确定,分1m法、3m法或10m法。根据具体使用要求还可定制各种非标暗室。
2、性能指标:
频率范围:30MHz~18GHz
(一)吸波材料反射损耗:30MHz~18GHz≥15dB
吸波材料采用复合吸波材料,即锥形含碳海绵吸波材料粘贴在铁氧体上)
(二)屏蔽室屏蔽性能
磁场 | 14KHz≥75dB 150KHz≥100dB |
电场 | 200KHz~50MHz≥110dB |
平面波 | 50MHz~1GHz≥100dB |
微波 | 1GHz~10GHz≥100dB 10GHz~18GHz≥90dB |
测试方法按GB12190-90标准
(三)归一化场地衰减±4dB,场均匀性0~6dB,符合GJB2926-97标准。
3、结构组成:
(一)屏蔽室:

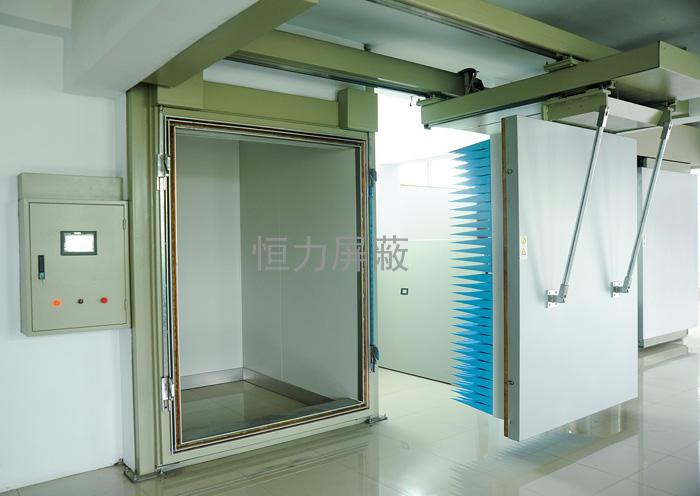

屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。根据用户要求,屏蔽壳体可采用焊接式或拼装式结构均可。
(二)吸波材料:
1) 单层铁氧体片:工作频率范围30MHz~1000MHz。
2) 锥形含碳海绵吸波材料:锥形含碳海绵吸波材料是由聚氨脂泡沫塑料在碳胶溶液中渗透而成,具有较好的阻燃特性。
(三)其它:
主要有信号传输板、转台、天线、监控系统等。
