应用领域:主要用于一般信息保密防电磁干扰、计量检测。
特点:针对企业单位节约成本及考虑搬迁方便,可设计拼装式屏蔽室无内部装修结构(因屏蔽室无内部装修,固板块内外均喷塑);喷塑表面为乳白色;

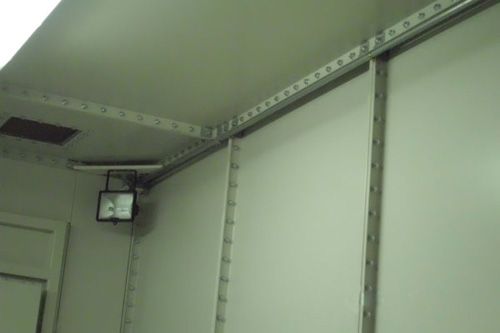

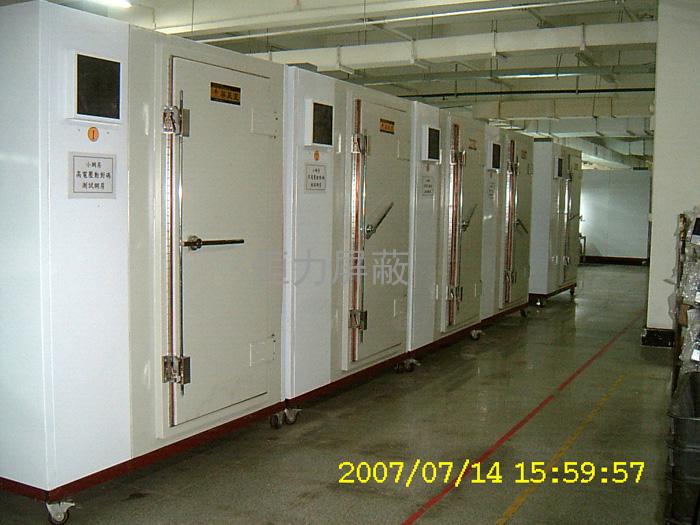

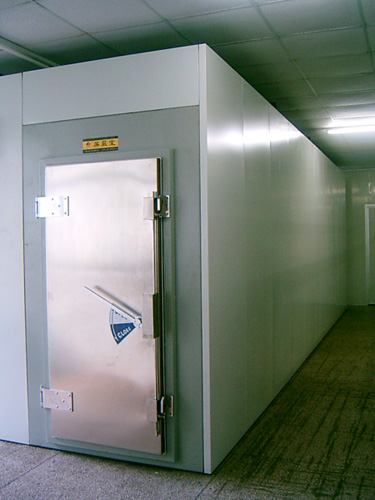

“屏蔽室外景图片”: “屏蔽室内部效果图”(仅供参考,无内部装修)
结构组成:
1、壳体:有六面板体及壳体与地面之间的绝缘处理。六面板体是由δ=1.5mm冷轧钢板(也可加厚)制成单元模块,镀锌喷塑后通过M8镀锌螺栓、螺母、垫片及导电衬垫组装而成;电磁密封性可靠、组装和拆卸工艺性强。

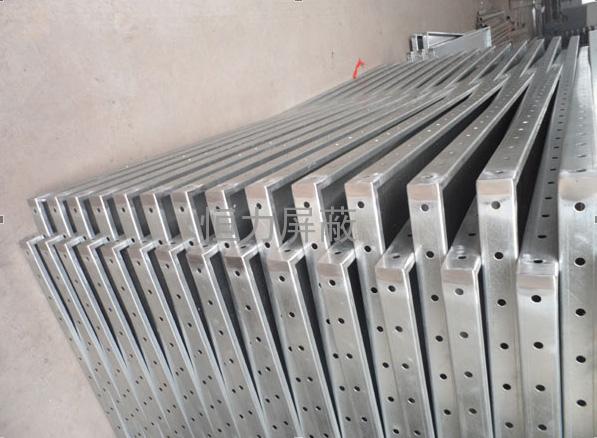

屏蔽室壳体壁板实际示意图:
2、屏蔽门:电动(手动)锁紧屏蔽门,基本规格1.9*0.85(mm)。另可根据客户要求定制(有手动/电动/之分)。
3、通风波导窗:按屏蔽室规格配置蜂窝型通风波导窗,基本尺寸为300×300(mm)。
4、屏蔽室内通风系统;室内单独空调(配置空调屏蔽处理)及中央空调(空调风口管道与通风波导窗连接)通风之分。
5、电源滤波器:单相高性能低泄漏滤波器。(有具体功率大小之分)
6、屏蔽室内弱电通信系统:相对应为电话、消防、网络、视频、监控、数据线通信传输等屏蔽处理。
7、室内电气:室内配置配电箱,白炽灯及嵌入式日光灯块照明,电缆走线,控制开关和壁插座。
8、室内装修:地:活动支架 + 全钢防静电活动地板
HLS1-J型-简易拼装式性能指标(单位:dB)
介质 | 磁场 | 电场 | 平面波 | 微波 | |
频率 | 14kHz | 150KHz | 200K~50MHzHz | 50MHz~1GHz | 1GHz~10GHz |
HLS1 | ≥70 | ≥95 | ≥100 | ≥100 | ≥80 |
测试标准:GB12190-96 | |||||
备注说明:屏蔽性能指标也可根据客户要求经过屏蔽特殊再处理,屏蔽性能指标达到110 |
